INVERPULSE 60.30 WAVE AQUA – Aparat de sudura TELWIN MIG-MAG pulsat/FLUX/MMA/TIG DC-Lift, racit cu apa

Descriere

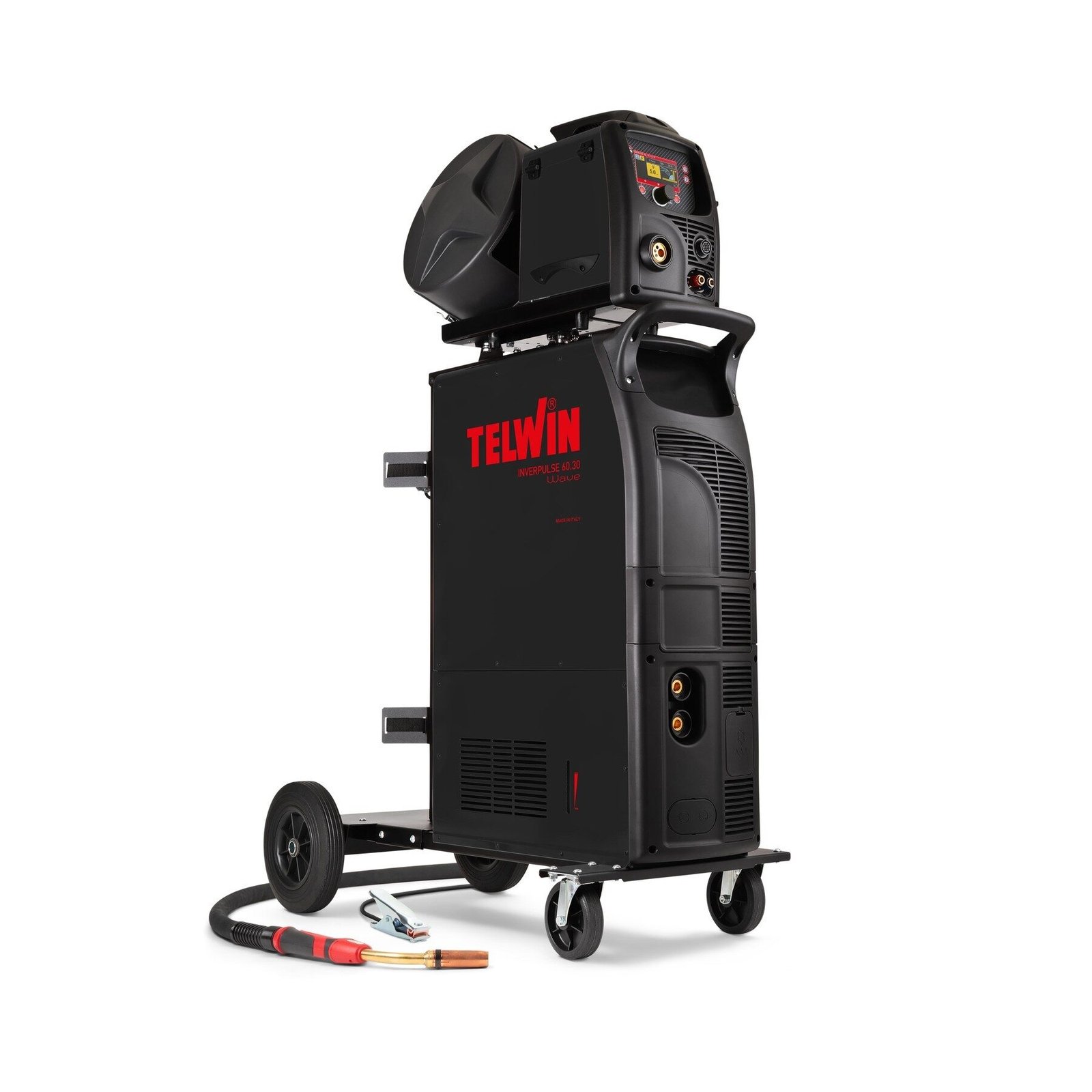

INVERPULSE 60.30 WAVE AQUA este un aparat de sudura invertor multiproces cu functionare continua si pulsata, cu derulator de sarma extern, cu 4 role, si grup de racire cu apa inclus. Acopera procedeele MIG-MAG, FLUX, brazing, MMA si TIG DC-Lift si se alimenteaza trifazat, la 400 V.

Este configuratia pentru productie industriala sustinuta, unde piesele sunt mari sau fixe si sudorul trebuie sa se deplaseze la ele, iar calitatea cordonului este verificata.

Derulator extern, nu integrat

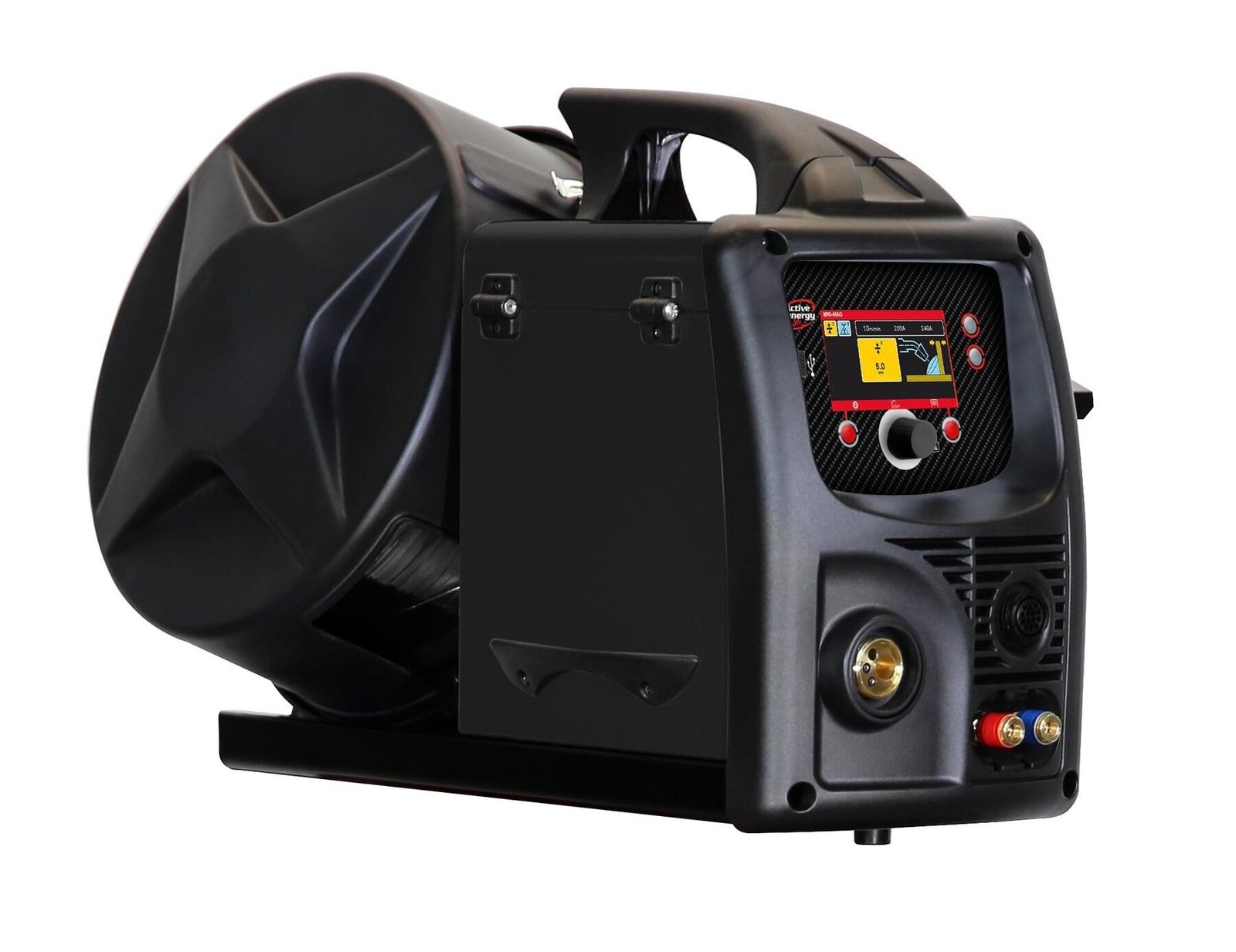

Spre deosebire de variantele compacte, aici derulatorul TI 60.30 este o unitate separata, asezata peste sursa. Sursa poate ramane langa tabloul electric, iar derulatorul se muta langa piesa, la capatul cablului de legatura.

De pe derulator se regleaza toti parametrii de sudare, de la distanta – nu doar viteza sarmei. Are iluminare interioara pentru schimbarea bobinei in spatii intunecate, grad propriu de protectie si accepta atat pistolete racite cu aer, cat si racite cu lichid. Suportul primeste bobine de pana la 300 mm.

Cablajul de legatura este interschimbabil: se poate inlocui la uzura sau se poate trece pe alta lungime, in functie de lucrare (sunt disponibile variante de 4, 10 si 30 m).

130 de curbe sinergice si arcuri specializate

Aparatul vine cu 130 de curbe sinergice preprogramate, adica un numar mare de combinatii material – gaz – diametru de sarma deja pregatite. Peste ele, are arcuri dedicate unor operatii anume:

• PULSE – transfer controlat, picatura cu picatura, cu aport termic redus si fara stropi; alegerea pentru inox si table subtiri.
• POP (dublu pulsat) – da cordonului aspectul solzos cerut la aluminiu, acolo unde imbinarea ramane la vedere.
• ROOT-MIG – pentru trecerea de radacina, la rost deschis: baia este controlata astfel incat sa nu cada prin rost, deci se poate suda radacina fara suport la spate.
• DEEP MIG – arc concentrat, cu patrundere mai adanca; permite prelucrarea mai ingusta a rostului si consum mai mic de material de adaos pe grosimi mari.
• ATC – control avansat al arcului pentru table subtiri, unde riscul de strapungere este mare.

Pentru reglaj fin sunt disponibili pana la 18 parametri avansati: curenti de start si de final, corectii de arc, rampe de urcare si de coborare, pre si post gaz. Se pot selecta modurile 2 timpi / 4 timpi, Bi-Level si punctare, iar grosimea materialului se poate seta in milimetri sau in inch.

Wave OS si trasabilitatea lucrarii

Interfata are ecran TFT color si doua moduri: EASY, redus la esential, si EXPERT, cu mediu de lucru personalizabil. Programele proprii pot fi create, salvate si reapelate.

Datele de sudare pot fi salvate si exportate pe USB, optional pe o platforma cloud. Pentru un atelier care lucreaza pe baza de procedura de sudare sau raspunde la controale de calitate, asta inseamna ca parametrii folositi pe o lucrare pot fi dovediti ulterior, nu doar declarati.

Racirea cu apa

Grupul de racire GRA 5500 face parte din livrare. Lichidul preia caldura din corpul pistoletului, deci pistoletul este mai subtire si mai usor de manevrat, consumabilele rezista mai mult, iar lucrul la curenti mari nu mai este intrerupt de pauzele impuse de incalzirea pistoletului.

Specificatii tehnice

• Cod producator: 816976
• Alimentare: 400 V, trifazat, 50/60 Hz, toleranta -25 / +15%
• Curent maxim EN 60974-1: 270 A la 60%
• Curent la 60%: 270 A
• Curent la 100%: 210 A
• Gama de reglaj: 20 – 400 A
• Tensiune de iesire MIG: 9 – 34 V
• Tensiune in gol: 73 V
• Curent absorbit maxim: 31 A
• Curent absorbit la 60%: 15,7 A
• Putere absorbita: 9,3 kW la 60% / 16,5 kW maxim
• Putere absorbita in gol: 41 W
• Randament: 89%
• Siguranta de retea: 16 A
• Curbe sinergice preprogramate: 130
• Electrozi utilizabili: 1,6 – 8 mm
• Diametru sarma otel: 0,6 – 2 mm
• Diametru sarma inox: 0,8 – 2 mm
• Diametru sarma aluminiu: 0,8 – 1,6 mm
• Diametru sarma tubulara (FLUX): 1 – 2 mm
• Diametru sarma pentru brazing: 0,8 – 1,2 mm
• Role de antrenare: 4, tip P, diametru 30 mm
• Viteza de avans a sarmei: 1,5 – 20 m/min
• Bobine compatibile: 200 – 300 mm
• Lungime cablu de alimentare: 2,5 m
• Clasa de izolatie: H
• Grad de protectie: IP23
• Compatibilitate electromagnetica: clasa A; norme EN 60974-1 / -5 / -10
• Dimensiuni: 1030 x 510 x 1450 mm
• Greutate: 87 kg

Continut pachet

• sursa de sudura INVERPULSE 60.30 WAVE;
• derulator de sarma TI 60.30, cu 4 role (cod 806275);
• grup de racire cu apa GRA 5500 (cod 804058);
• cablu de legatura 70 mmp / 1,5 m pentru varianta cu racire (cod 804293).

Nu sunt incluse

• pistoletul MIG-MAG racit cu lichid – se alege si se comanda separat, in functie de lungime si de curentul de lucru;
• cablul de masa cu cleste de masa;
• butelia de gaz si reductorul de presiune;
• sarma de sudura si consumabilele pistoletului;
• lichidul de racire pentru grupul GRA 5500 (cod Telwin 802976);
• cabluri de legatura mai lungi, daca lucrarea le cere: 802398 (4 m), 802399 (10 m), 802470 (30 m);
• kitul de sudare aluminiu (cod 802409) si kitul pentru sarma tubulara (cod 802276);
• portelectrodul pentru MMA (cod 801095), trusa TIG (pistolet ST26V, cod 742058) si telecomanda RC-20 (cod 802336).

Recomandari de utilizare

• Aparatul cere alimentare trifazata de 400 V, cu siguranta de 16 A; verifica dimensionarea circuitului inainte de punerea in functiune.
• Nu porni niciodata sudura cu grupul de racire gol sau sub nivel. Lipsa lichidului distruge pistoletul in cateva minute de lucru. Verifica nivelul la fiecare schimb.
• Foloseste lichid de racire dedicat, cu protectie la inghet daca aparatul stationeaza in spatii neincalzite; apa simpla depune calcar si blocheaza circuitul.
• Alege lungimea cablului de legatura dupa distanta reala de lucru. Un cablu prea scurt anuleaza avantajul derulatorului extern: acela de a lasa sursa la tablou si a duce derulatorul la piesa.
• Alege rolele de antrenare dupa diametrul si tipul sarmei; rolele pentru otel deformeaza sarma de aluminiu si provoaca blocaje.
• Arcurile speciale cer gazul potrivit: Root-MIG si Deep MIG nu compenseaza un amestec de gaz nepotrivit sau o pregatire proasta a rostului.
• La alimentarea de la grup electrogen, verifica puterea disponibila si stabilitatea tensiunii inainte de a lucra la curent maxim.
