Descriere

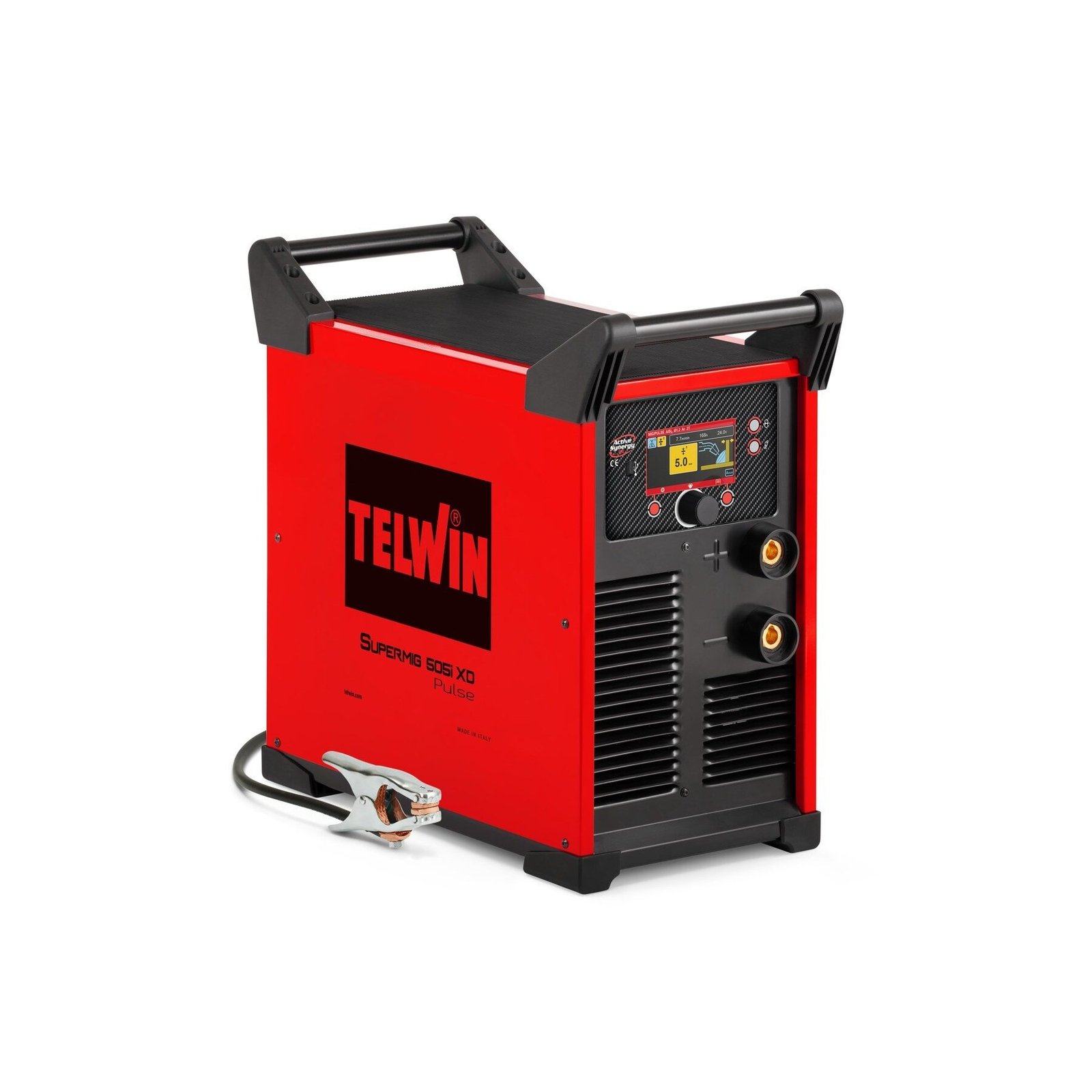

SUPERMIG 505i XD PULSE PACK + TROLLEY este un aparat de sudura invertor multiproces de 400 A, cu derulator de sarma separat, cu 4 role, livrat impreuna cu caruciorul Federal. Acopera procedeele MIG-MAG, FLUX, brazing, MMA si TIG DC-Lift si se alimenteaza trifazat, la 400 V.
Ce inseamna versiunea XD
XD este varianta cu ciclu de lucru ridicat, construita pentru productie continua. Aparatul livreaza 400 A la 60% si 300 A la 100% – adica poate suda fara oprire, la 300 A, tot programul de lucru.
Pentru un atelier care sudeaza constructii metalice sau structuri groase, ciclul de lucru conteaza mai mult decat curentul maxim de pe eticheta: o sursa care se opreste termic la fiecare cateva minute costa timp la fiecare cordon.
Wave OS, sudare pulsata si dublu pulsata
Sistemul de operare Wave OS are doua moduri de lucru: EASY, cu interfata redusa la esential, si EXPERT, cu mediul de lucru personalizabil. Reglajul este sinergic, pe baza a 18 curbe preprogramate, iar setul de curbe poate fi extins cu pachete optionale.
Aparatul lucreaza si in regim pulsat (PULSE) si dublu pulsat (POP). Modul pulsat controleaza transferul de material picatura cu picatura, cu aport termic mai mic si mai putini stropi – util la inox si la table subtiri. Dublul pulsat da cordonului aspectul solzos cerut la aluminiu, unde finisajul este vizibil.
Afisajul grafic TFT arata viteza sarmei, tensiunea si curentul de sudare. Programele proprii pot fi create, salvate si exportate pe USB, ceea ce permite copierea aceleiasi retete pe mai multe aparate din hala si urmarirea parametrilor folositi.
Procedee disponibile
- MIG-MAG sinergic si manual – otel, inox si aluminiu, inclusiv in regim pulsat si dublu pulsat; moduri 2 timpi / 4 timpi si punctare (spot); pana la 18 parametri avansati reglabili: curenti de start si de final, corectii de arc, rampe de urcare si de coborare, pre si post gaz; functie ATC pentru table subtiri.
- FLUX – sudare cu sarma tubulara, fara gaz de protectie.
- Brazing – lipire cu sarma de CuSi, pentru table zincate.
- MMA – cu hot start si arc force reglabile, protectie antistick si dispozitiv VRD; afisarea tensiunii si a curentului de sudare.
- TIG DC cu amorsare Lift – pentru imbinari fine, fara stropi, cu afisarea parametrilor.
Derulator separat TS 555, cu 4 role
Pachetul include derulatorul TS 555, cu antrenare pe 4 role (2 + 2) si cablu de legatura de 70 mmp, 4 m. Sursa poate ramane langa tabloul electric, iar derulatorul se muta langa piesa. De la derulator se comanda avansul manual al sarmei, forma cordonului si viteza sarmei (modul MAN), respectiv puterea de sudare (modul SYN), fara drum inapoi la sursa.

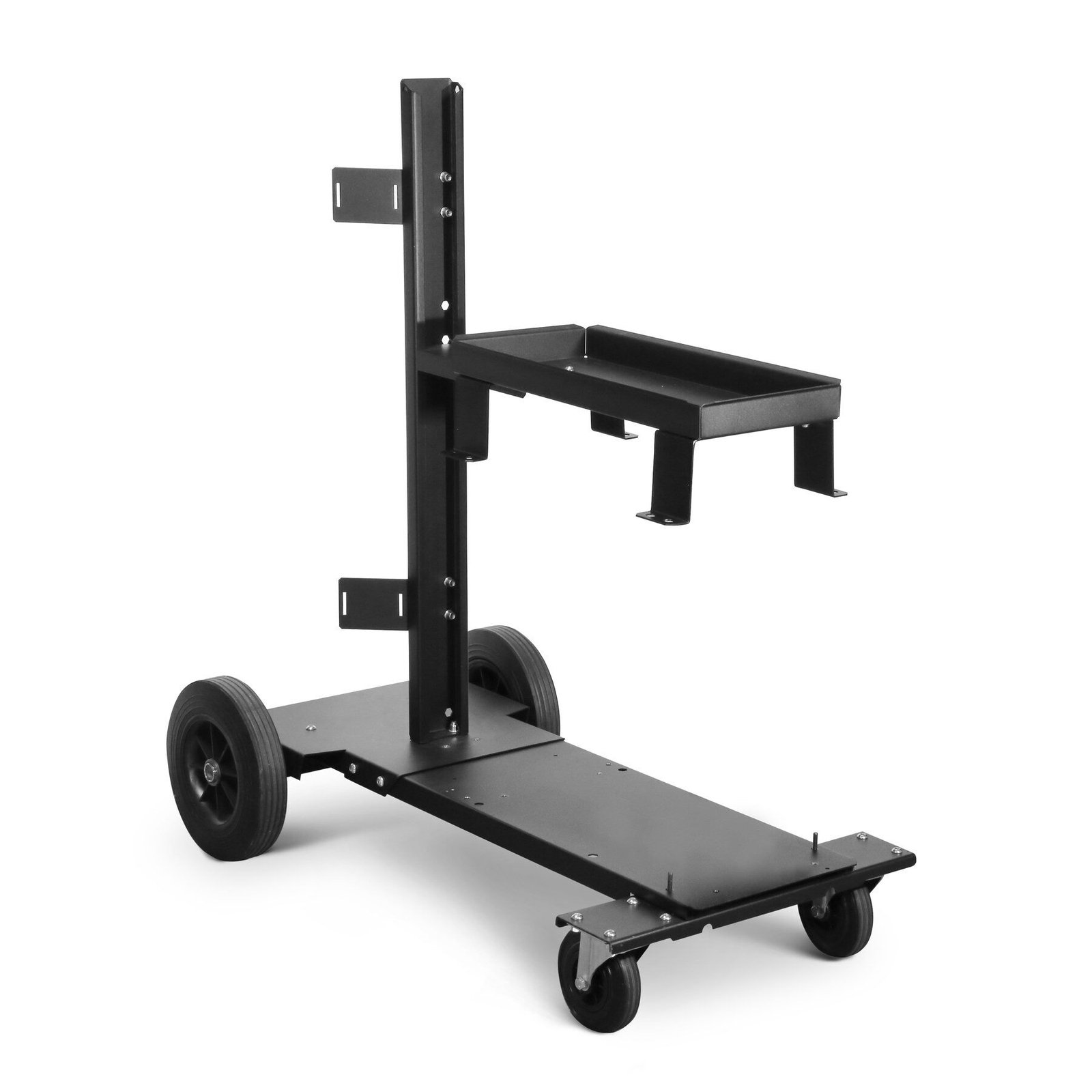

Gama de viteza de 1,5 – 20 m/min si rolele de 30 mm asigura o alimentare constanta si la sarme moi de aluminiu, iar suportul accepta bobine de 200 – 300 mm. Caruciorul Federal inclus permite deplasarea intregului ansamblu, cu butelie, in interiorul halei.
Constructie si protectii
Sistemul de ventilatie este construit cu tunel dedicat: aerul de racire este condus pe un traseu separat, iar componentele electronice raman ferite de praf si de particulele de polizare – principala cauza de defectare a invertoarelor in atelierele de constructii metalice. Carcasa este rezistenta la soc si praf, cu grad de protectie IP23.
Aparatul este protejat prin termostat, protectie la supratensiune (+15%), subtensiune (-25%), supracurent si la alimentarea de la grup electrogen. Randamentul de 86% si consumul in gol de 34 W reduc costul de energie in productie continua.
Specificatii tehnice
- Cod producator: 816857
- Alimentare: 400 V, trifazat, 50/60 Hz, toleranta -25 / +15%
- Curent maxim EN 60974-1: 400 A la 60%
- Curent la 60%: 400 A
- Curent la 100%: 300 A
- Gama de reglaj: 20 – 400 A
- Tensiune de iesire MIG: 9 – 34 V
- Tensiune in gol: 67 V
- Curent absorbit maxim: 30 A
- Curent absorbit la 60%: 30,2 A
- Putere absorbita: 16,7 kW la 60% / 16,6 kW maxim
- Putere absorbita in gol: 34 W
- Randament: 86%
- Siguranta de retea: 25 A
- Electrozi utilizabili: 1,6 – 8 mm
- Diametru sarma otel: 0,6 – 1,6 mm
- Diametru sarma inox, aluminiu si tubulara: 0,8 – 1,6 mm
- Diametru sarma pentru brazing: 0,8 – 1,2 mm
- Role de antrenare: 2 + 2, tip S, diametru 30 mm
- Viteza de avans a sarmei: 1,5 – 20 m/min
- Bobine compatibile: 200 – 300 mm
- Lungime cablu de alimentare: 3 m
- Clasa de izolatie: F
- Grad de protectie: IP23
- Compatibilitate electromagnetica: clasa A; norme EN 60974-1 / -5 / -10
- Dimensiuni: 1000 x 500 x 1100 mm
- Greutate: 74,9 kg
Continut pachet
- sursa de sudura SUPERMIG 505i XD PULSE (cod 816917);
- derulator de sarma TS 555 cu 4 role si cablu de legatura 70 mmp / 4 m (cod 806176);
- carucior Federal (cod 803091);
- pistolet MIG-MAG;
- cablu de masa cu cleste de masa.
Nu sunt incluse
- butelia de gaz si reductorul de presiune;
- sarma de sudura si consumabilele pistoletului;
- kitul de sudare aluminiu si kitul pentru sarma tubulara;
- pachetele optionale de curbe sinergice suplimentare;
- portelectrodul pentru MMA si trusa TIG.
Recomandari de utilizare
- Aparatul cere alimentare trifazata de 400 V, cu siguranta de 25 A; verifica dimensionarea circuitului inainte de punerea in functiune.
- Alege rolele de antrenare dupa diametrul si tipul sarmei; rolele pentru otel deformeaza sarma de aluminiu si provoaca blocaje.
- Pentru aluminiu foloseste kitul dedicat (teaca de grafit sau teflon si role adecvate) si sarma de minimum 1,0 mm.
- Verifica periodic duza de contact: o duza uzata destabilizeaza arcul si creste cantitatea de stropi.
- Pastreaza libera circulatia aerului in jurul sursei si curata periodic filtrul de praf, chiar daca ventilatia cu tunel protejeaza electronica.
- La alimentarea de la grup electrogen, verifica puterea disponibila si stabilitatea tensiunii inainte de a lucra la curent maxim.
TELWIN este distribuit oficial in Romania de PROCONSTRUCT DISTRIBUTION SRL, importator unic si centru de service autorizat, cu departament dedicat de post-vanzare si piese de schimb.
Imaginile au caracter informativ si pot diferi usor fata de produsul livrat (design, culoare, accesorii).
